TINALab II أداة الحاسب الشخصي متعددة الوظائف و العالية السرعة

مع TINALab II تستطيع أن تحول حاسبك المحمول أو المكتبي إلى جهاز إختبار و قياس قوي و متعدد الوظائف . مهما يكن الجهاز الذي تحتاجه ( مقياس متعدد الوظائف ، راسم إهتزاز ، محلل طيف ، محلل منطقي ، مولد أمواج عشوائية أو مولد إشارة رقمية ) ، فإنه سوف يكون في متناول أناملك بنقرة على الماوس .الإضافة لذلك فإن TINALab II يمكن إستخدامه مع برنامج محاكاة الدارات TINA لأغراض مقارنة المحاكاة و القياسات كأداة فريدة لتطوير ، إصلاح الأخطاء الدارات ، و لدراسة الإلكتونيات الرقمية و التماثلية .



معلومات إضافية
TINALab II أداة الحاسب الشخصي متعددة الوظائف و العالية السرعة

TINALab II يتضمن راسم إهتزاز بعرض حزمة حتى 50 ميغاهرتز ، دقة 10/12 بت ، ذو تخزين رقمي بقناتين . نتيجة لتقنية التقطيع المتساوية الأزمنة المتطورة ، فإن TINALab يستطيع أن يستحصل على أي إشارة تكرارية بمعدل تقطيع مكافئ مساوي ل 4 بليون عينة في الثانية ، بينما في نمط الضربة الوحيدة يكون معدل التقطيع 20 مليون عينة في الثانية . مجال الدخل الكامل يتراوح بين -400 و +400 فولت ، مع مجال تقسيمات يتراوح بين 5 ميلي فولت و 100 فولت .

مولد الوظائف القابل للتوليف يزودنا بأشكال موجة جيبية أو مربعة أو مثلثية أو عشوائية بعرض حزمة حتى 4 ميغاهرتز مع مسح لوغاريتمي أو خطي ، و تعديل بحجم 10 فولت من الذروة إلى الذروة . يمكن برمجة الأمواج العشوائية بإستخدام مفسر لغة Tina العالي المستوى و السهل الإستخدام .

محلل الإشارة الذي يعمل أوتوماتيكياً بشكل مرتبط بمولد الوظائف ، يستطيع قياس و عرض مطال بود و أشكال الطور و مخططات نايكويست ، و يستطيع أن يعمل أيضاً كمحلل طيف .

الدخل /الخرج الرقمي لمولد الإشارة الرقمية ذو التقنية العالية ، و جهاز التحليل المنطقي يسمح بإختبارات رقمية سريعة ذات 16 قناة و 40 ميغاهرتز .

المقياس المتعدد الوظائف المتوفر إختيارياً مع TINALab II يسمح بقياسات للتيار المتواصل و المتناوب بمجالات تتراوح بين 1 ميلي فولت و 400 فولت ، و من 100 ميكروأمبير إلى 2 أمبير . كما يستطيع أيضاً ان يقيس مقاومة التيار المتواصل بمجال يتراوح بين 1 أوم و 10 ميغا أوم .

يعطيك إستخدام TINALab II مع TINA إمكانية فريدة للقيام بمحاكاة الدارات و إجراء القياسات في الزمن الحقيقي في بيئة واحدة متكاملة . و هذا يزودك بأداة لا تقدر بثمن لتصحيح الأخطاء ، و يعطي الحياة إلى تصاميمك بمقارنة نتائج المحاكاة مع النتائج المقاسة .

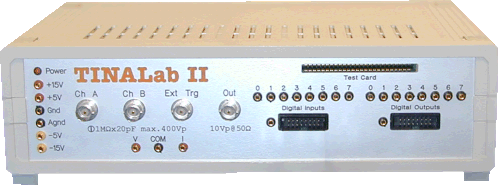

يمكنك أيضاً أن تربط نماذج إختبارية في المنفذ الموجود في مقدمة جهاز TINALab II و هذا يسمح لك بمحاكاة ، قياس ، تصحيح أخطاء معظم ( إن لم نقل كل ) الدارات الإلكترونية الرقمية و التماثلية .

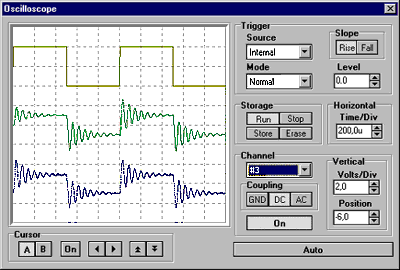

راسم الإهتزاز في الزمن الحقيقي ذو الذاكرة التخزينية

راقب الإستجابة الآنية لدارتك . قم بإعداد مولد التوابع من أجل شكل الموجة ، المطال و التردد ، إبدأ بإختبار الدارة و راقب الإستجابة في الزمن الحقيقي بالتوازي مع الإستجابة الإفتراضية لدارة المحاكاة .

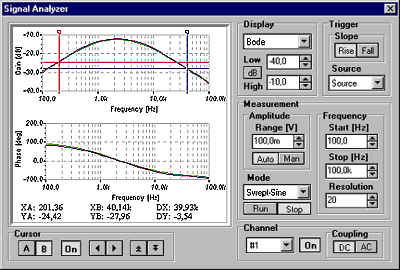

محلل الإشارة في الزمن الحقيقي

قم بقياس الإستجابة الترددية لدارتك في الزمن الحقيقي .مولد التوابع في TINALab سوف يقوم بتوليد موجة مسح جيبية حقيقية ، إلتقط الإستجابة ثم قم بعرضها على محلل الإشارة حيث سيكون بالإمكان مقارنتها مع القياسات الإفتراضية ( المحاكاة ) .

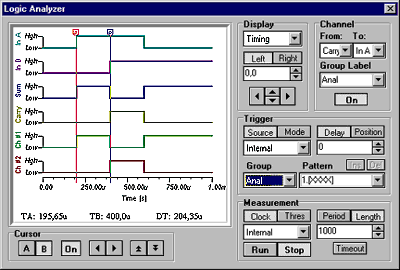

المحلل المنطقي في الزمن الحقيقي

قم بتنشيط دارتك الرقمية عن طريق مولد الإشارة الرقمية ، ثم راقب القنوات الثماني للإستجابة الرقمية لدارتك على المحلل المنطقي .
