LabXplorer

Többfunkciós mérőműszer helyi és távolról vezérelhető funkciókkal

A LabXplorer nagyteljesítményű, többfunkciós mérőeszközzé alakítja asztali vagy hordozható számítógépét. Csupán egy kattintás és lehetősége nyílik multiméter, oszcilloszkóp, spektrum-, jel- és logikai analizátor valamint szabadon programozható analóg és digitális jelgenerátor használatára az Ön számítógépe és a LabXplorer segítségével. A műszet passzív elektronikai alkatrészek és félvezető eszközök jellemzőinek mérésére is alkalmas.

A LabXplorer együtt használható a TINA áramkör szimulátorral a valós mérések és a szimuláció összehasonlítására, különlegesen hatékony eszközt nyújtva az áramkörtervezéshez, hibafeltáráshoz valamint az analóg és digitális áramkörök oktatásához.

A 10/12 bit felbontású, 50MHz analóg sávszélességű két csatornás digitális oszcilloszkóp ekvivalens mintavételi sebessége ismétlődő jelek esetén 4GS/s, míg tranziens vizsgálatoknál a mintavételi sebesség 20MS/s. A bemeneti jel tartománya ± 80V, a mérési tartomány 5mV és 100V/div között állítható.

A jelszintézisen alapuló függvénygenerátor szinusz, négyszög, fűrész, háromszög, valamint tetszőleges programozott jelet hoz létre DC-tõl egészen 4MHz-ig. A generátor logaritmikus vagy lineáris sweep üzemben is működtethető, a kimeneti jel modulálható, maximális amplitúdója 10Vpp. A TINA program Interpreterének segítségével magas szinten programozhatók a generátor jelformái.

A jelanalizátor, a függvénygenerátor automatikus vezérlésével Bode, amplitúdó és fázisdiagram, valamint Nyquist diagram mérését és megjelenítését teszi lehetővé és mint spektrumanalizátor is használható.

A digitális jelgenerátor 16 kimeneti, a logikai analizátor 16 bemeneti digitális csatornát kezel maximum 40MHz-es sebességgel.

Az opcionális multiméter, DC/AC feszültség (1mV..80V) és áram (100μA..2A), valamint ellenállás (1 Ohm-1M Ohm) mérésére használható.

A LabXplorerhez kísérleti áramköröket tartalmazó panelek is csatlakoztathatók. Ezekkel analóg és digitális áramkörök széles skáláján végezhető szimuláció, mérés, hibakeresés és oktatás.

Valós idejű jeltárolós oszcilloszkóp

Segítségével megjeleníthető az áramkör valódi kimenőjele az idő függvényében. Ha a függvénygenerátoron beállítunk egy hullámformát, amplitúdót és frekvenciát, és meghajtjuk vele a tesztelendő áramkört, akkor megnézhetjük az áramkör valós idejű kimenőjelét a szimulált áramkör virtuális kimenőjelével együtt.

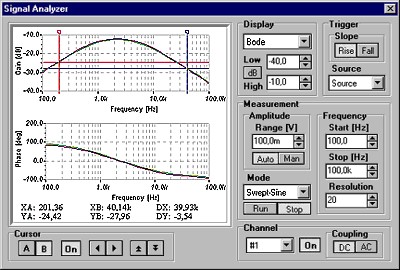

Valós idejű jelanalizátor

Az áramkör frekvenciaátvitelének valós idejû mérésére szolgál. A TINALab függvénygenerátora valós szinuszos söprési (sweep) jelet állít elõ, méri az ennek hatására keletkezõ kimenõjelet, és megjeleníti azt a jelanalizátorban, ahol össze lehet hasonlítani a szimulált mérések eredményeivel.

Valós idejű logikai analizátor

Ha a logikai áramkörök vezérlő bemenőjelét a digitális jelgenerátorral beállítottuk a logikai analizátorral egyidejűleg az áramkör nyolc csatornájának valós idejű digitális kimenőjelét is megtekinthetjük
