TINALab II Høyhastighets Multifunksjons PC Instrument
Med TINALab II kan du gjøre din stasjonære eller bærbare PC om til et
kraftfull multifunksjons teste og måle instrument. Om du trenger multimeter, oscilloskop,
spektrumsanalyse, logisk analyse, vilkårlig bølgeform generator eller digital signalgenerator så
er alt dette bare et klikk unna. TINALab II kan i tillegg brukes sammen med
TINA kretssimulerings programmet
for sammenligning av måling og simulering, som et unikt verktøy for kretsutvikling, feilsøking
og studier av analog og digital elektronikk.
Mer informasjon

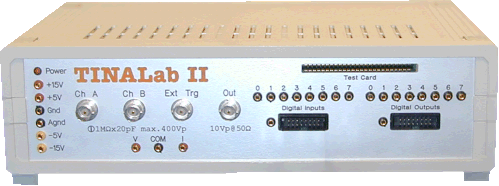

TINALab II Høyhastighets Multifunksjons PC Instrument
TINALab II inkluderer et DC til 50MHz båndbredde, 10/12 bit oppløsning, dual-kanal Digital
Lagring Oscilloskop. Med dets avanserte lik tid samplingsteknologi,
kan TINALab hente inn ethvert repeterende signal med opptil 4GS/s ekvivalent samplingsrate, mens det i single shot
modus gjør 20MS/s. Innputt strekker seg opptil ±400V, med 5mV til 100V/div utstrekning.
Den syntetiske funksjonsgeneratoren tilbyr, sinus, firkant, ramp, trekant og vilkårlig bølgeform fra DC til 4MHz,
med logaritmisk og lineær sveip og modulering opptil 10V topp til topp. Vilkårlige bølgeformer kan programmeres
inn via det lettbrukte høynivå språket i TINAs tolker.
Signalanalysatoren arbeider automatisk sammen med funksjonsgeneratoren og måler og viser Bode amplitude og
fasediagram, Nyquist diagram og fungerer også som en spektrumsanalysator.
Digital I/O for den høyteknologiske digitale signalgeneratoren og den logiske analysatoren tillater 16-kanals digital
testing på opptil 40MhZ.
Det valgfrie multimeteret for TINALab II tilbyr DC/AC målinger fra 1mV til 400V og 100µA til 2A. Det kan også måle
DC motstand fra 1W til
10MW.
TINALab II sammen med TINA lar deg gjør kretssimulering og sanntids målinger i det samme integrerte arbeidsmiljøet.
Dette er et uvurderlig verktøy for feilsøking og gir liv til tegningene dine ved å sammenligne simulerte og målte
resultat.
Du kan også plugge inn eksperimentmoduler i sporene framme på TINALab II, noe som lar deg simulere, måle og
teste bortimot hva som helst av analog og digital elektronikk.

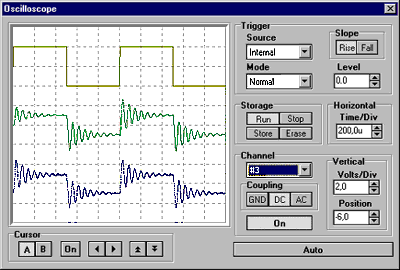

Sanntids Lagring
Oscilloskop
Se den faktiske tidsresponen til kretsen din. Sett opp funksjonsgeneratoren for bølgeform, amplitude og frekvens,
kjør testkretsen og se sanntids responsen sammen med den virtuelle responsen fra den simulerte kretsen.

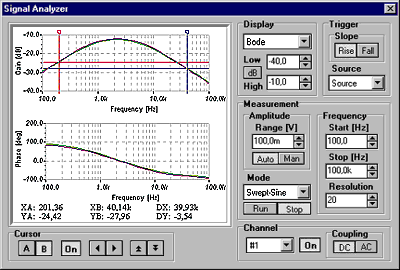

Sanntids Signalanalysator
Mål frekvensresponsen til kretsen din i sanntid. TINALabs funksjonsgenerator vil lage et ekte sinus-sveip
signal, fange opp responsen og vise de i signalanalysatoren, der de kan sammenlignes med de virtuelle (simulerte) målingene.

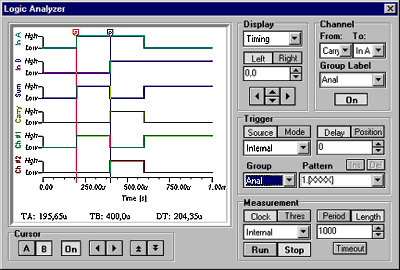

Sanntids Logisk Analysator
Sett opp test stimulus for din logiske krets med den digitale signalgeneratoren. se deretter åtte kanaler av kretsens
digitale respons i sanntid i den logiske analysatoren.
|
|
|
|
