Instrumento Multifunção de Alta Velocidade para PC de TINALab II
Com TINALab II o usuário pode converter seu computador portátil ou de mesa em um poderoso instrumento multi-propósito de teste de medição. Qualquer instrumento que precisar - seja um multimedidor, osciloscópio, analisador de espectro, analisador lógico, gerador de formas de ondas arbitrárias, ou gerador de sinais digitais - está a seu alcance apenas clicando com o mouse. Além disso. TINALab II pode ser usado juntamente com o programa de simulação de circuitos do TINA para comparar simulações e medições, o que constitui uma ferramenta inestimável na criação de circuitos, na localização de avarias, e no estudo de eletrônica analógica e digital.
More information

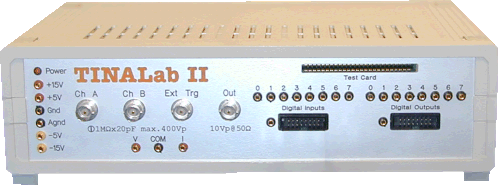

Dispositivo Multifunção de Alta Velocidade para PC de TINALab II
TINALab II inclui um Osciloscópio de Armazenamento Digital com uma largura de banda de DC a 50MHz, resolução de 10/12 bits, e canal dual. Graças a sua avançada tecnologia de mostra de tempo equivalente,
TINALab pode obter um sinal repetitivo de um ritmo de mostra equivalente de até 4GS/s, enquanto que no modo de mostra única, o ritmo de mostra é de 20MS/s. O máximo alcance de entrada é de + 400V, com intervalos de 5mV a 100V/div.
Gerador de Funções sintetizadas mostra formas de onda sinusoidais, triangulares, retangulares, em forma de rampa e arbitrárias (definidas pelo usuário) de DC até 4MHz, com varrido logarítmico e lineal, e modulação de pico a pico de até 10V. As formas de onda arbitrais podem ser programadas mediante a linguagem do Intérprete do TINA, de alto nível e fácil de usar.
Analisador de Sinais, funcionando conjuntamente com o Gerador de Funções, mede e mostra diagramas de Bode de amplitude e fase, diagramas de Nyquist, além de funcionar como um Analisador de Espectro.
As E/S (entradas-saídas) digitais para os instrumentos do Gerador de Sinais Digitais de alta tecnologia e o Analizador Lógico permitem velozes testes digitais de 16 canais d4e até 40MHz.
Multimedidor opcional do TINALab II permite medições de DC/AC em intervalos que vão desde 1mV a 400V e de 100mV a 2A. Também pode medir a resistência de DC em intervalos de 1W a 10MW.
Uso conjunto de TINALab II e TINA proporciona a capacidade exclusiva de dispor de simulações de circuitos e medições em tempo real em um único entorno integrado. Isto confere uma ferramenta inestimável para a localização de avarias, outorgando vida a seus desenhos ao comparar os resultados das simulações e os resultados das medições

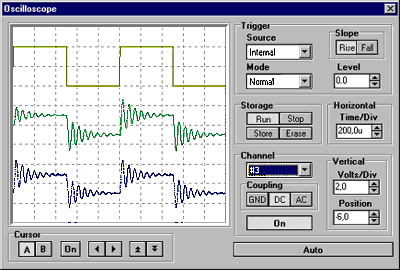

Também pode conectar os Módulos de Experimentação a ranhura anterior de TINALab II, que lhe permitirá simular, medir, e resolver problemas relacionados a praticamente tudo o referente a electrônica analógica e digital. Osciloscópio de Armazenamento em Tempo Real
Monitore o tempo de resposta real de seu circuito. Configure o Gerador de Funções para formas de onda, amplitude, e freqüencia; acione o circuito de prova, e observe a resposta a tempo real junto com a resposta virtual do circuito simulado.

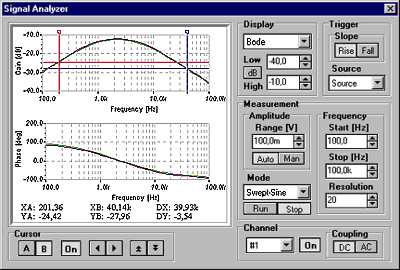

Analisador de Sinais em Tempo Real
Meça a resposta de freqüencia de seu circuito a tempo real. O Gerador de Funções de TINALab lhe permitirá gerar uma sinal real de varrido de seno, capturar a resposta, e visualizará no Analisador de Sinais, com o que pode compará-la com as medições virtuais (simuladas).

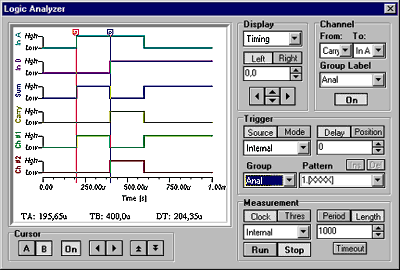

Analisador Lógico em Tempo Real
Defina o estímulo de prova de seu circuito lógico com o Gerador de Sinais Digitais, e no Analisador Lógico veja oito canais da resposta digital a tempo real de seu circuito.
|
