TINALab II Высокоскоростной Многофункциональный ПК Инструмент

При помощи TINALab II вы можете превратить ваш ноутбук или компьютер в мощный, многофункциональный тестовый и измерительный инструмент. Любой необходимый вам инструмент: мультиметр, осциллограф, спектральный анализатор, логический анализатор, генератор сигналов произвольной формы или генератор цифровых сигналов - это щелчок мышкой кончиком ваших пальцев. Кроме того TINALab II можно использовать с программой моделирования схем TINA для сравнения моделирования и измерений, как уникальное средство для разработки схем, устранения неполадок и изучения аналоговой и цифровой электроники.



Подробная Информация

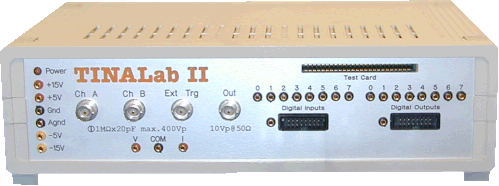

TINALab II Высокоскоростной Многофункциональный ПК Инструмент

TINALab II включает Постоянный ТОК с полосой пропускания до 50 МГц, 10/12 бит разрешения, двухканальный Цифровой Запоминающий Осциллограф. Благодаря передовой эквивалентно-временной технологии выборки, TINALab может приобрести любой повторяющийся сигнал с эквивалентной частотой дискретизации до 4GS/s, в то время как в режиме одиночного выстрела частота дискретизации составляет 20 MS/s. Полная шкала входного диапазона составляет ±400V, при 5mV до 100V/div.

Синтезированный Генератор Функций предоставляет синусоидальные, прямоугольные, пилообразные, треугольные и произвольной формы сигналы от постоянного тока до 4МГц с логарифмической и линейной разверткой и модуляцией до 10В от пика до пика. Произвольные сигналы можно запрограммировать с помощью высокого уровня, простого в использовании языка интерпретатора TINA.

Автоматически работая в сочетании с Генератором Функций, Анализатор Сигналов измеряет и отображает амплитуду и фазу диаграммы Боде, диаграммы Найквиста, а также работает как Спектральный Анализатор.

Цифровой вход/выход для высокотехнологичных инструментов Генератора Цифровых Сигналов и Логического Анализатора допускают быстрое 16-канальное цифровое тестирование с частотой до 40 МГц.

Дополнительный мультиметр для TINALab II допускает DC/AC измерения в диапазоне от 1мВ до 400В и 100 мкА до 2А. Оно также может измерять сопротивление постоянного тока в диапазоне от 1W до 10MW.

Использование TINALab II вместе с TINA дает вам уникальную возможность делать моделирование схемы и измерения в реальном времени в одной интегрированной среде. Это дает бесценный инструмент для устранения неполадок и воплощает в жизнь ваши проекты, сравнивая смоделированные и измеренные результаты.

Также вы можете подключить Эксперементатор Модулей в слот на передней панели TINALab II, что позволит вам моделировать, измерять и устранить неисправности практически всего спектра аналоговой и цифровой электроники.

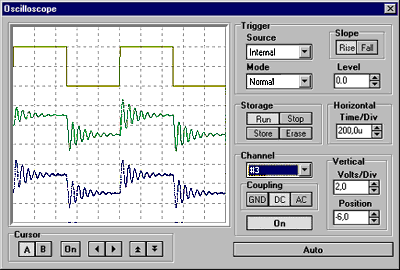

Осциллограф, запоминающий в реальном времени

Изучите фактическое время отклика вашей схемы. Настройте Генератор Функции для сигнала, амплитуды и частоты, проведите испытание схемы и сравните отклик в реальном времени с виртуальным откликом моделируемой схемы.

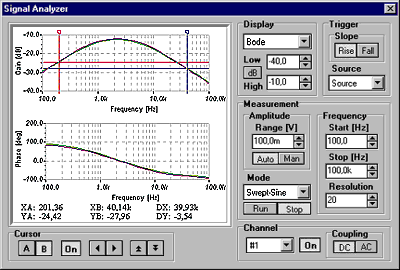

Анализатор сигналов, запоминающий в реальном времени

Измерьте частотную характеристику вашей схемы в реальном времени. TINALab Генератор Функции сгенерирует реальный развернутый синусоидальный сигнал, зарегистрирует отклик и отобразит его в Анализаторе Сигналов, где его можно сравнить с виртуальными (смоделированными) измерениями.

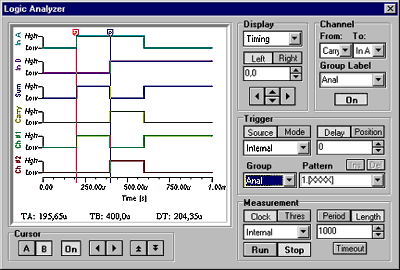

Логический анализатор, запоминающий в реальном времени

Настройте тестовые воздействия для вашей логической схемы при помощи Генератора Цифровых Сигналов и наблюдайте за откликом 8 каналов вашей схемы в реальном времени на Логическом Анализаторе.
