TINALab II Instrumento Multifunción para PC

Con TINALab II usted puede convertir su laptop o computadora de mesa en un poderoso instrumento de medidas y pruebas multifuncional. Cualquier instrumento que necesite, multímetro, osciloscopio, analizador de espectros, analizador lógico, generador de funciones arbitrarias o generador de senales digitales los tiene disponibles a solo un click del mouse. En adición TINALab II puede ser usada con el programa de simulación de circuitos de TINA para la comparación entre la simulación y las medidas como una herramienta única para el desarrollo de circuitos, la búsqueda de fallas y el estudio de la electrónica analógica y digital.



Más información

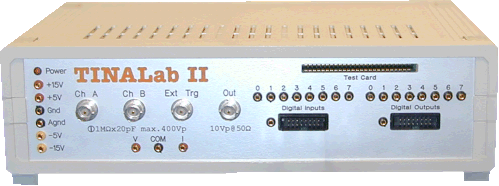

Dispositivo Multifunción de Alta Velocidad para PC de TINALab II


TINALab II incluye un Osciloscopio Digital de almacenamiento de doble canal de DC a 50MHz de ancho de Banda, 10/12 bits de resolución. Devido al avance de la tecnología de muestreo en tiempo, TINALab puede adquirir cualquier senal repetitiva hasta un muestreop equivalente a 4GS/s, mientras que en modo de disparo sencillo puiede llevar a cabo un muestreo de 20MS/s. El rango de escala completa es de +400V, con 5mV a 100V/div

El Generador de Funciones Sintetizadas provee formas de onda de salida senoidal, cuadrada, rampa, triángulo y Formas de Onda Arbitrarias desde DC a 4MHz, con barrido logaritmico y lineal, y modulación hasta 10V pico a pico. Las formas de onda arbitrarias pueden ser programadas vía el lenguaje de alto nivel fácil de usar del interprete de TINA.

Trabajando automáticamente en conjunción con el Generador de Funciones , pueden ser realizadas las medidas del Analizador de Senales y desplegar los diagramas de Bode en amplitud y fase, diagramas de Nyquist, y tambien trabajar como Analizador de espectros.

I/O digitales para tener un Generador de Senales Digitales y un instrumentos Analizador de Senales Lógicas de hasta 16 canales con un muestreo digital de hasta 40MHz.

El Multímetro opcional para TINALab II muestra medidas en DC/AC en rangos desde 1mV a 400V y 100uA a 2A. Puede hacer medidas de resistencia en DC en rangos desde 1Ohm a 10MOhms.

Usando TINALab II con TINA se obtiene una capacidad única de tener las medidas del circuito simulado y las medidas en tiempo real del mismo circuito armado como prototipo, todo ello en el mismo ambiente integrado. Esto provee una invaluable herramienta para la localización de fallas y permite la comparación de medidas entre el diseno real y los resultados obtenidos por medio de la simulación.

También puede conectar los Módulos de Experimentación a la ranura anterior de TINALab II, que le permitirá simular, medir, y resolver problemas relacionados a prácticamente todo lo referente a la electrónica analógica y digital.

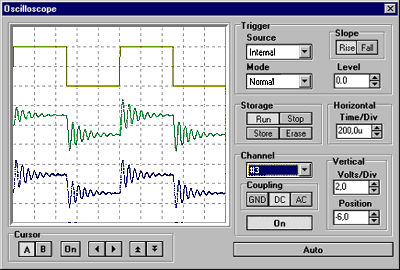

Osciloscopio de Memoria en Tiempo Real

Monitoree el tiempo de respuesta real de su circuito. Configure el Generador de Funciones para formas de onda, amplitud, y frecuencia; accione el circuito de prueba, y observe la respuesta a tiempo real junto con la respuesta virtual del circuito simulado.

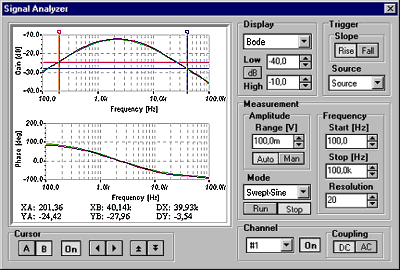

Analizador de Señales en Tiempo Real

Mida la respuesta de frecuencia de su circuito a tiempo real. El Generador de Funciones de TINALable permitirá generar una senal real de barrido de seno, capturar la respuesta, y visualizarla en el Analizador de Senales, con el que puede compararla con las mediciones virtuales (simuladas).

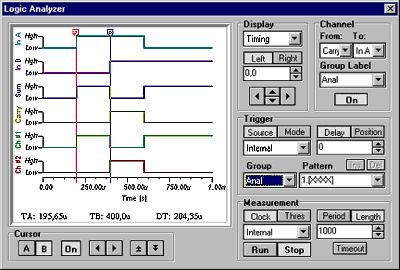

Analizador Lógic en Tiempo Real

Defina el estímulo de prueba de su circuito lógico con el Generador de Señales Digitales, y en el Analizador Lógico vea ocho canales de la respuesta digital a tiempo real de su circuito
